Bomba de transporte neumático de fase densa de alta eficiencia

Bomba de transporte neumático de fase densa de alta eficiencia

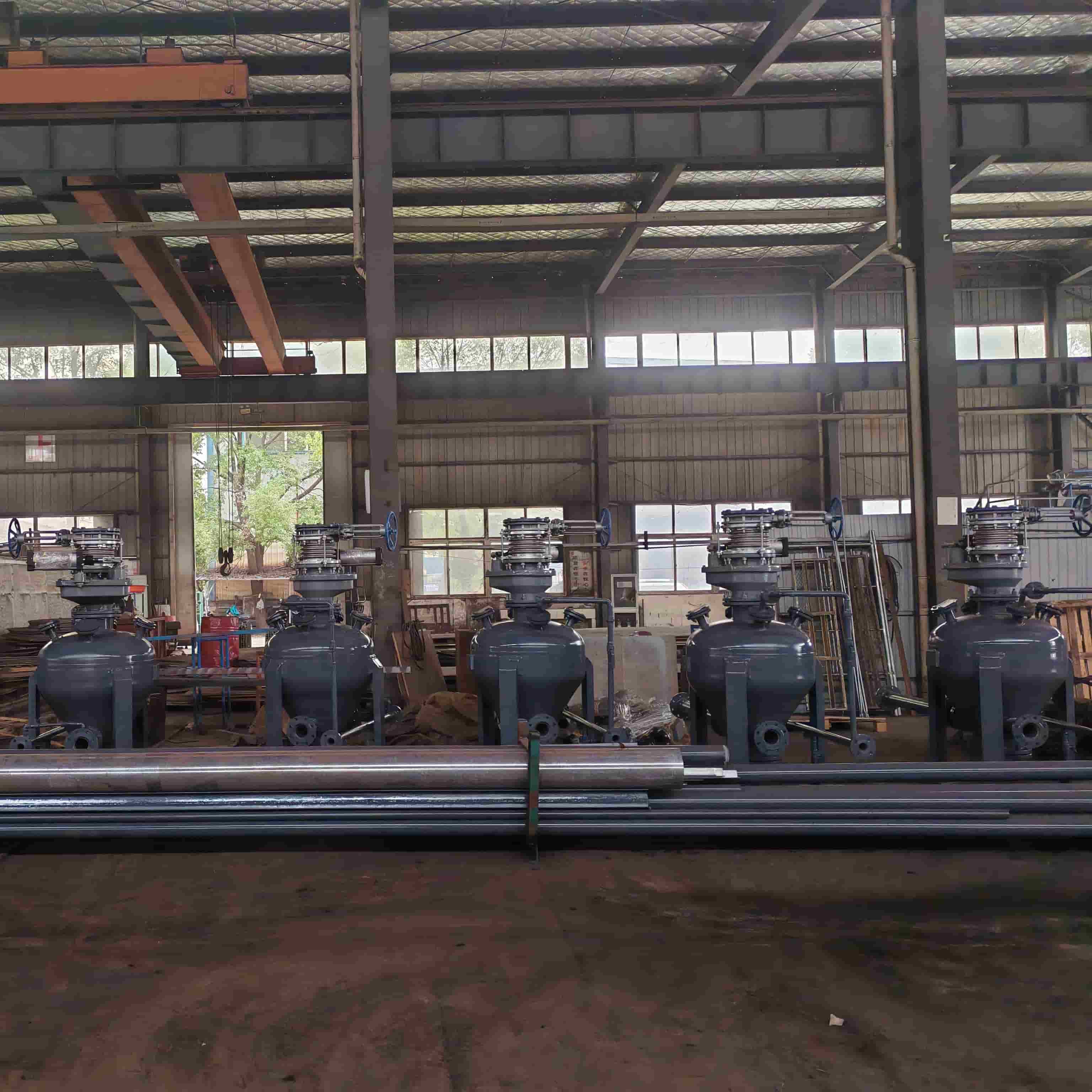

La bomba de transporte neumático de fase densa PCD es un recipiente a presión totalmente cerrado de alta eficiencia, especialmente diseñado para el transporte de polvos a baja velocidad y con una alta relación sólido-gas. Minimiza el desgaste de las tuberías y la degradación del material, a la vez que ofrece un funcionamiento sin polvo, bajos costos de mantenimiento y un rendimiento de transporte fiable a larga distancia. Es adecuada para cemento, cenizas volantes, polvo de baterías de litio, polvo de carbón, polvo de piedra caliza y otros materiales abrasivos.

Número de artículo :
Pneumatic conveying bin pump
Pedido (cantidad mínima de pedido) :
1
Pago :
Negotiation
Origen del producto :
Hefei,China
Color :
Customize
Puerto marítimo :
Negotiation
Plazo de entrega :
Negotiation
Peso :
Based on actual

CONSULTE AHORA

Bomba de transporte neumático de fase densa de alta eficiencia

Los equipos y sistemas de transporte neumático PCD se han utilizado ampliamente en la industria de materiales de construcción, química, minera, energética, metalúrgica y otras. Los materiales que se transportan son cemento, materia prima, cenizas volantes, cal, escoria de carburo seca, polvo de escoria, polvo de escoria de acero, polvo de carbón, polvo de alúmina, polvo de bauxita, polvo de fósforo, polvo de pirofilita y polvo de silicio orgánico.

Nombres alternativos: Recipiente transmisor, Bomba de transporte neumático, Transportador de recipiente a presión

Tipo de transporte: Fase densa / Fase diluida (opcional)

Modo de descarga: Descarga superior (serie MT) / Descarga inferior (serie MD)

Bin pump for pneumatic conveying

La bomba neumática de transporte de tolvas funciona en modo de circulación intermitente con cuatro fases de trabajo:

Fase 1: Alimentación

La válvula de alimentación y la válvula de ventilación se abren simultáneamente. Los materiales caen en el cuerpo de la bomba por gravedad hasta que el indicador de nivel (o relé temporizador) envía una señal de depósito lleno; entonces, ambas válvulas se cierran automáticamente.

Fase 2: Fluidización y presurización

La válvula de entrada de aire se abre y el aire comprimido fluye hacia las partes superior e inferior del tanque. El aire en la parte inferior pasa a través de dispositivos fluidizadores (placas de aireación o grupos de boquillas) para fluidizar los materiales, mientras que la presión interna del tanque aumenta gradualmente.

Fase 3: Transporte

Cuando la presión del tanque alcanza el valor preestablecido, la válvula de descarga se abre automáticamente. El material fluidizado es impulsado por aire comprimido hacia la tubería de transporte y se entrega al silo de destino mediante un flujo pistón de baja velocidad y alta densidad, lo que reduce considerablemente la abrasión de la tubería.

Fase 4: Purga

Una vez finalizado el transporte del material, la presión del tanque disminuye. Se sigue suministrando aire comprimido durante un tiempo para purgar la tubería y eliminar los residuos. A continuación, se cierra la válvula de entrada de aire, se cierra la válvula de descarga tras un breve retardo, se abre la válvula de alimentación y se inicia la siguiente circulación.

Características principales del producto:

①Gran capacidad de transporte: >300 t/h;

② Larga distancia: >2000 m;

③Bajo consumo de energía: <3,8 kWh/t·km;

④Bajo desgaste: vida útil de la tubería > 10 años;

⑤ Baja velocidad: velocidad inicial 6 ~ 10 m / s;

⑥Alta proporción de mezcla: >30 kg/kg;

⑦El diseño del proceso es flexible, no genera polvo, tiene una alta tasa de operación, requiere una inversión menor que el transporte mecánico y tiene menores costos de mantenimiento.

Tabla de parámetros de la bomba de transporte neumático de tolva con especificaciones normales

Transporte de material	Peso aparente (t/m³)	Modelo	PCD18/N	PCD20/N	PCD22/N	Distancia de transporte de referencia
Transporte de material	Peso aparente (t/m³)	Especificación	5.0~6.7m³	7.0~10.0m³	10.0~15.0m³	Horizontal (m)	Vertical (m)
Carbón pulverizado	0,5	Volumen de entrega (t/h)	12~20	16~32	25~50	500	30
cenizas volantes	0,75		18~32	25~48	35~70	50
Polvo de piedra caliza / polvo mineral	0,8		20~35	26~51	38~75	500	30
Cemento/materia prima	1.0		24~42	32~65	48~95	500	30
polvo de silicio	1.2		28~50	40~75	55~115	500	30

Tabla de parámetros de la bomba de transporte neumático de tolva de especificaciones reducidas

Transporte de material	Peso aparente (t/m³)	Modelo	PCD08/M	PCD10/M	PCD12/M	PCD14/M	Distancia de transporte de referencia
Transporte de material	Peso aparente (t/m³)	Especificación	0,2~0,5m³	0,6~1,6m³	1,5~2,5m³	2,5~5,0m³	Horizontal (m)	Vertical (m)
Carbón pulverizado	0,5	Volumen de entrega (t/h)	0,5~1,8	1,5~5,5	5.0~9.0	8.0~18.0	100	20
cenizas volantes	0,75		0,9~2,8	2,5~8,5	7.0~14.0	12,0~27,0	100	20
Polvo de piedra caliza / polvo mineral	0,8		1.0~3.0	3.0~9.0	8.0~15.0	12.0~28.0	100	20
Cemento/materia prima	1.0		1,2~3,5	3,5~11,5	10.0~18.0	16,0~36,0	100	20
polvo de silicio	1.2		1,5~4,0	4,5~13,5	12.0~20.0	19,0~43,0	100	20

Tabla de parámetros de la bomba de transporte neumático de larga distancia para contenedores

Transporte de material	Peso aparente (t/m³)	Modelo	PCD24/L	PCD26/L	PCD28/L	PCD30/L	Distancia de transporte de referencia
Transporte de material	Peso aparente (t/m³)	Especificación	16~20m³	18~22m3	20~27m³	26~32m³	Horizontal (m)	Horizontal (m)
Carbón pulverizado	0,5	Volumen de entrega (t/h)	20~40	25~45	30~55	45~65	1000	25
cenizas volantes	0,75		35~60	45~65	45~80	65~95	1000	25
Polvo de piedra caliza / polvo mineral	0,8		40~65	45~70	50~85	70~100	1000	25
Cemento/materia prima	1.0		50~80	55~90	65~110	90~120	1000	25

Tabla de parámetros de la bomba de transporte neumático de gran capacidad

Transporte de material	Peso aparente (t/m³)	Modelo	PCD24/H	PCD26/H	PCD28/H	PCD30/H	Distancia de transporte de referencia
Transporte de material	Peso aparente (t/m³)	Especificación	16~20m³	18~22m³	20~27m³	26~32m³	Horizontal (m)	Horizontal (m)
Carbón pulverizado	0,5	Volumen de entrega (t/h)	50~80	60~90	65~110	80~130	200	20
cenizas volantes	0,75		75~125	85~130	95~160	125~190	200	20
Polvo de piedra caliza / polvo mineral	0,8		80~130	90~140	100~170	130~200	200	20
Cemento/materia prima	1.0		100~150	115~175	130~215	165~260	200	20

¿Por qué elegirnos?

Calificación de fabricación de recipientes a presión
Todos los cuerpos de las bombas están diseñados y fabricados de conformidad con las normas ASME, GB y PED.
Integración completa del sistema
Suministramos no solo bombas para silos, sino también sistemas de soporte completos que incluyen compresores de aire, secadores, filtros, tuberías, válvulas y armarios de control PLC.
Diseño de ingeniería personalizado
Ofrecemos soluciones a medida basadas en las propiedades del material, como el tamaño de partícula, la densidad, la abrasividad y el contenido de humedad.
Historial de instalación global
Cientos de sistemas similares se han puesto en funcionamiento con éxito en todo el mundo.
Soporte técnico y formación

Se ofrecen servicios de puesta en marcha in situ, formación operativa y asistencia técnica de por vida.

Entrega rápida de repuestos

Un stock estratégico de piezas de desgaste, incluyendo válvulas, juntas y revestimientos cerámicos, garantiza una entrega rápida.

Contáctanos

Si le interesa nuestra bomba neumática de transporte de fase densa para contenedores o necesita una solución de transporte personalizada que se ajuste a sus necesidades, contáctenos de inmediato. Nuestro equipo profesional le responderá en un plazo de 24 horas y le proporcionará información detallada sobre el producto y un presupuesto.
