Sistema de transporte neumático de fase diluida

Bomba de transporte neumático de chorro de baja presión

Una solución rentable, de bajo consumo energético y libre de polvo para el transporte de materiales en polvo, adecuada para el transporte de media y corta distancia en múltiples industrias.

Descripción general del producto

Nuestro sistema de bomba de chorro neumático de fase diluida de presión positiva es un equipo de manipulación de materiales de alta eficiencia que utiliza tecnología de transporte continuo de baja presión. Permite el transporte de polvo en un entorno totalmente cerrado, libre de polvo y con baja abrasión, gracias a su estructura compacta, fácil mantenimiento y funcionamiento estable. Se utiliza ampliamente en la industria de materiales de construcción, metalurgia, química, alimentaria, farmacéutica y otras, solucionando los problemas de los métodos de transporte tradicionales, como la contaminación por polvo, el alto desgaste y la dificultad de mantenimiento.

Ventajas principales

Libre de polvo y respetuoso con el medio ambiente: Diseño de transporte totalmente cerrado, sin fugas de polvo, en línea con las normas internacionales de protección ambiental, protegiendo el entorno de trabajo y la salud del operario.

Ahorro de energía y alta eficiencia: Adopta tecnología de transporte a baja presión, con bajo consumo de energía y alta eficiencia de transporte, lo que reduce los costos operativos de la empresa.

Estructura simple y fácil mantenimiento: Sin piezas de transmisión complejas, ocupa poco espacio, fácil instalación y mantenimiento diario, lo que reduce el tiempo y el costo de mantenimiento.

Funcionamiento estable y bajo desgaste: Diseño estructural razonable, bajo desgaste de los materiales, larga vida útil del equipo, lo que garantiza una producción continua y estable.

Escenarios de aplicación

Nuestro sistema de bomba de chorro de transporte neumático de fase diluida de presión positiva se utiliza ampliamente en diversas industrias que necesitan transportar polvo, resolviendo el problema del transporte de materiales eficiente y limpio:

• Industria de materiales de construcción: Transporte de cemento, cenizas volantes, arena en polvo, cal en polvo, etc.

• Industria metalúrgica: Transporte de polvo de carbón, polvo de mineral, polvo de escoria, etc.

• Industria química: Transporte de polvo químico, pigmento, aditivo, etc.

• Industria alimentaria y farmacéutica: Transporte de harina, almidón, polvos medicinales, etc. (material apto para uso alimentario opcional)

• Otras industrias: Transporte de cenizas de carbón, yeso en polvo, etc., en centrales eléctricas.

Principio de funcionamiento

El sistema de transporte neumático con bomba de chorro PJP consta de una bomba de chorro, una válvula de mariposa neumática, una tolva en la parte superior de la bomba, una compuerta de tornillo manual y una unidad de suministro de aire (principalmente un soplador Roots).

Los materiales en polvo y granulados pasan secuencialmente por la compuerta de tornillo manual, la tolva superior de la bomba y la válvula de mariposa neumática para entrar en la bomba de chorro. A medida que el aire comprimido pasa por la boquilla dentro del cuerpo de la bomba, el flujo de aire a alta velocidad resultante crea una presión negativa en su interior. Esto provoca que el material en la tolva superior se mezcle con el flujo de aire a alta velocidad. Cuando esta mezcla gas-sólido pasa por el difusor del dispositivo de inyección, la energía cinética del flujo de aire a alta velocidad se convierte en energía de presión estática, transportando finalmente el material a su destino a través de la tubería de suministro.

La compuerta de tornillo manual se utiliza para la puesta en marcha y el mantenimiento, mientras que la válvula de mariposa neumática controla el arranque y la parada del transporte de material y se cerrará automáticamente en caso de presión anormal en el sistema.

Dos modos de funcionamiento:

1. Instalación bajo el silo: Cuando la bomba de chorro se instala en el fondo del silo, aprovecha la presión de la columna de material dentro del silo para el transporte. En este modo, la capacidad de transporte fluctúa con los cambios en la altura del material dentro del silo.

2. Con esclusa rotativa: Cuando la bomba de chorro está equipada con una esclusa rotativa, la capacidad de transporte viene determinada por el caudal de descarga de la esclusa, lo que da como resultado un transporte más estable.

Bomba de chorro de transporte neumático de fase diluida de presión positiva tipo PJP

Modelo de especificación	PJP-1	PJP-2	PJP-3
Diámetro del tubo de alimentación (pulgadas)	3～6	7～10	12～16
Volumen de entrega (t/h)	1～9	10～40	41～80

Adecuado para En aplicaciones para cemento, cenizas volantes, polvo de carbón, polvo mineral y polvo químico, mejora la eficiencia, reduce el consumo de energía y resuelve los problemas de mantenimiento de los equipos de transporte tradicionales.



Caso

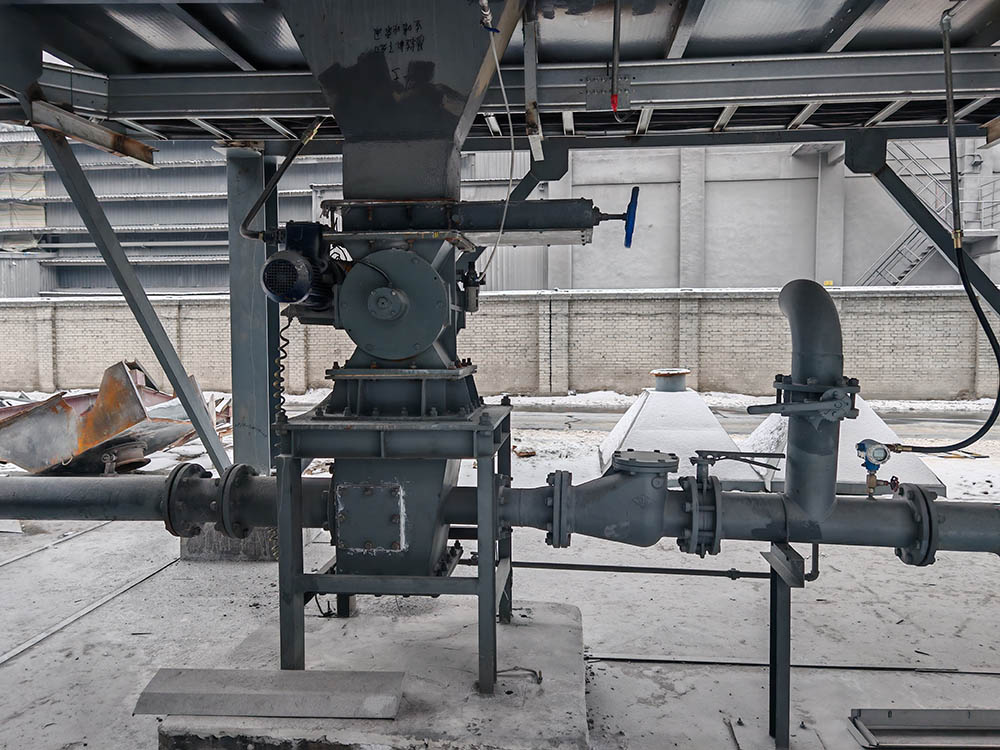

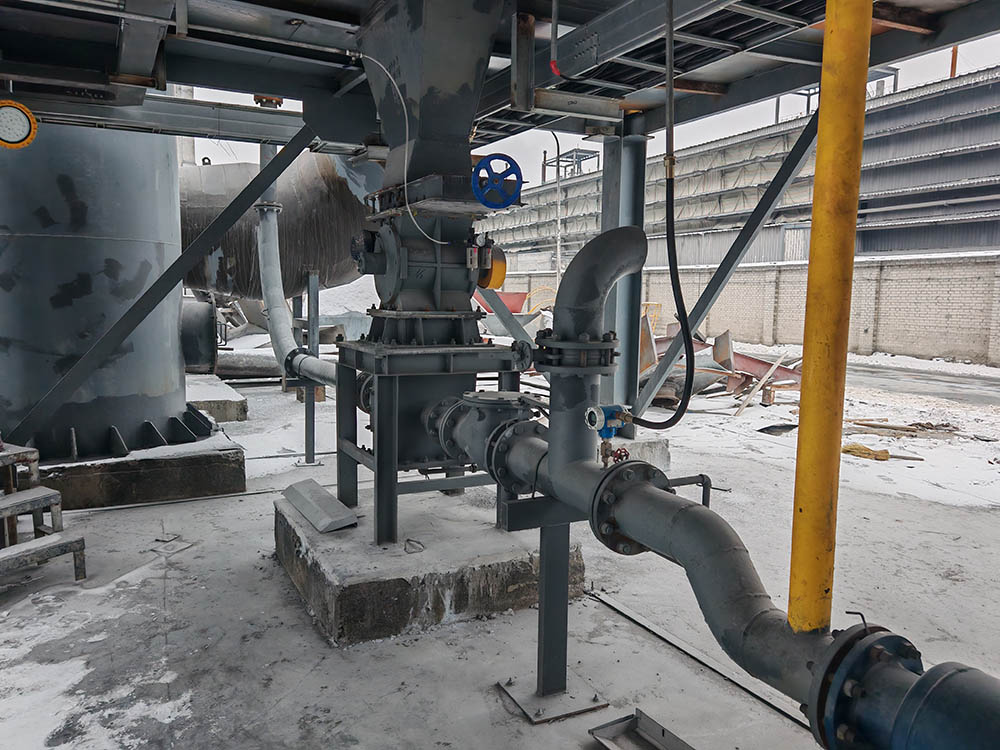

★ Alcance del trabajo: Diseño, fabricación y suministro de un (1) conjunto de bomba de chorro PJP-0A para el sistema de transporte neumático de arena residual que contiene cobre. ★ Capacidad de transporte: ≥ 0,8 t/h ★ Distancia horizontal: 30 m ★ Altura vertical: 8 m



¿Por qué elegirnos?

Somos un fabricante profesional de equipos de transporte neumático, especializado en I+D, producción y servicio posventa global. Nos comprometemos a proporcionar soluciones de transporte de alta calidad y rentables para clientes de todo el mundo.

Nuestra bomba de chorro de transporte neumático de fase diluida se distingue por:

1. Eficiencia superior: Diseñado para el transporte rápido y estable de polvos y gránulos, lo que mejora significativamente la eficiencia operativa.

2. Bajo mantenimiento: Su estructura simple, sin piezas móviles complejas, reduce eficazmente el tiempo de inactividad y los costos de mantenimiento.

3. Ahorro de energía: El diseño optimizado del circuito de aire reduce el consumo de energía hasta en un 15-25%, disminuyendo así sus costos operativos generales.

4. Soporte fiable: Respaldado por soporte técnico las 24 horas y una estricta inspección de calidad, lo que garantiza una larga vida útil y un funcionamiento sin problemas.
