Bomba de transporte neumático de chorro de baja presión

Bomba de transporte neumático de chorro de baja presión

¿Busca una solución rentable y fácil de usar para el transporte de materiales en polvo y granulados? Nuestra bomba de chorro neumática de transporte en fase diluida está diseñada para ofrecer un rendimiento de transporte continuo y eficiente, con una estructura simple, bajos costos de mantenimiento y gran adaptabilidad, satisfaciendo perfectamente las necesidades de transporte industrial de pequeñas y medianas empresas y grandes plantas.

Descripción general del producto

Principio de funcionamiento

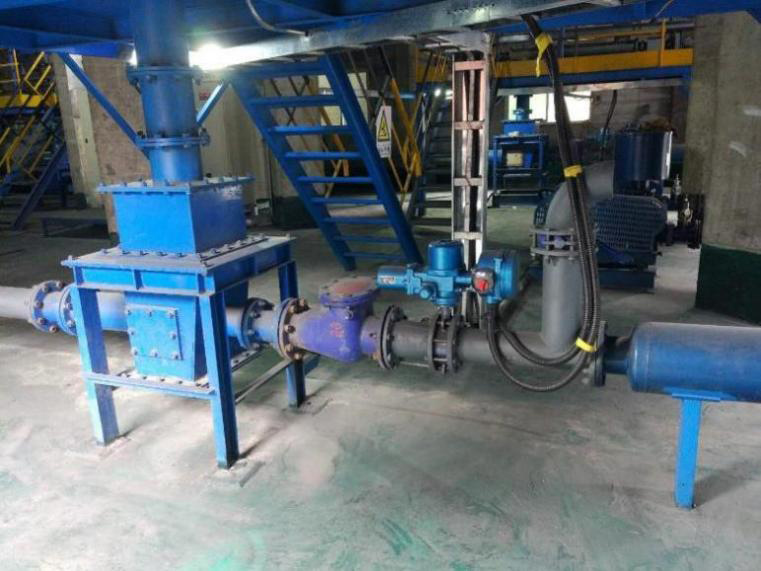

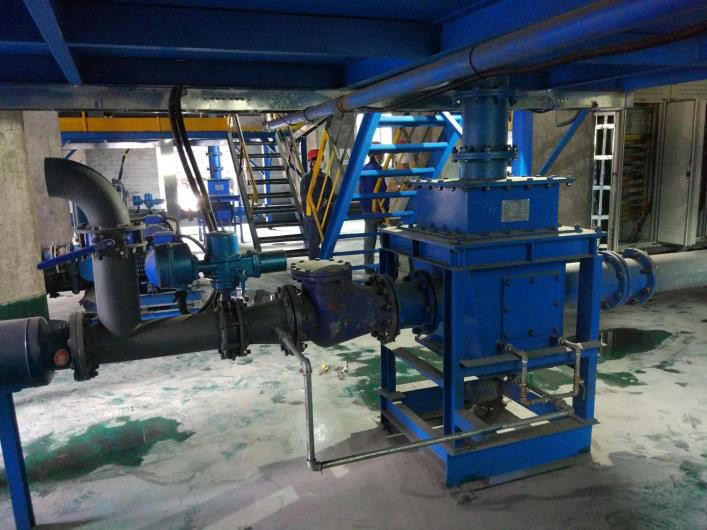

El sistema de transporte neumático con bomba de chorro PJP consta de una bomba de chorro, una válvula de mariposa neumática, una tolva en la parte superior de la bomba, una compuerta de tornillo manual y una unidad de suministro de aire (principalmente un soplador Roots).

Los materiales en polvo y granulados pasan secuencialmente por la compuerta de tornillo manual, la tolva superior de la bomba y la válvula de mariposa neumática para entrar en la bomba de chorro. A medida que el aire comprimido pasa por la boquilla dentro del cuerpo de la bomba, el flujo de aire a alta velocidad resultante crea una presión negativa en su interior. Esto provoca que el material en la tolva superior se mezcle con el flujo de aire a alta velocidad. Cuando esta mezcla gas-sólido pasa por el difusor del dispositivo de inyección, la energía cinética del flujo de aire a alta velocidad se convierte en energía de presión estática, transportando finalmente el material a su destino a través de la tubería de suministro.

La compuerta de tornillo manual se utiliza para la puesta en marcha y el mantenimiento, mientras que la válvula de mariposa neumática controla el arranque y la parada del transporte de material y se cerrará automáticamente en caso de presión anormal en el sistema.

Dos modos de funcionamiento:

1. Instalación bajo el silo: Cuando la bomba de chorro se instala en el fondo del silo, aprovecha la presión de la columna de material dentro del silo para el transporte. En este modo, la capacidad de transporte fluctúa con los cambios en la altura del material dentro del silo.

2. Con esclusa rotativa: Cuando la bomba de chorro está equipada con una esclusa rotativa, la capacidad de transporte viene determinada por el caudal de descarga de la esclusa, lo que da como resultado un transporte más estable.

Bomba de chorro de transporte neumático de fase diluida de presión positiva tipo PJP

Modelo de especificación	PJP-1	PJP-2	PJP-3
Diámetro del tubo de alimentación (pulgadas)	3～6	7～10	12～16
Volumen de entrega (t/h)	1～9	10～40	41～80

Adecuado para En aplicaciones para cemento, cenizas volantes, polvo de carbón, polvo mineral y polvo químico, mejora la eficiencia, reduce el consumo de energía y resuelve los problemas de mantenimiento de los equipos de transporte tradicionales.



Caso

★ Usuario final: Philippine Cement Company ★ Alcance del trabajo: Diseño de modernización y suministro de fabricación de equipos para 2 conjuntos de sistemas de transporte neumático de cenizas volantes con bomba de chorro PJP-1C y PJP-2C. ★ Capacidad de transporte: ≥20 t/h, ≥30 t/h ★ Distancia horizontal: 20 m, 110 m ★ Altura vertical: 5 m, 20 m ★ Capacidad de transporte: 3 t/h; 5,4 t/h; 7,2 t/h; 9,5 t/h; 10,8 t/h ★ Distancia horizontal: 31 m; 51 m; 101 m; 47 m; 91 m ★ Altura vertical: 20 m; 11 m; 11 m; 11 m; 11 m



¿Por qué elegirnos?

Somos un fabricante profesional de equipos de transporte neumático, especializado en I+D, producción y servicio posventa global. Nos comprometemos a proporcionar soluciones de transporte de alta calidad y rentables para clientes de todo el mundo.

Nuestra bomba de chorro de transporte neumático de fase diluida se distingue por:

1. Eficiencia superior: Diseñado para el transporte rápido y estable de polvos y gránulos, lo que mejora significativamente la eficiencia operativa.

2. Bajo mantenimiento: Su estructura simple, sin piezas móviles complejas, reduce eficazmente el tiempo de inactividad y los costos de mantenimiento.

3. Ahorro de energía: El diseño optimizado del circuito de aire reduce el consumo de energía hasta en un 15-25%, disminuyendo así sus costos operativos generales.

4. Soporte fiable: Respaldado por soporte técnico las 24 horas y una estricta inspección de calidad, lo que garantiza una larga vida útil y un funcionamiento sin problemas.



Contáctanos

¿Le interesa nuestra bomba de chorro neumática para transporte en fase diluida o necesita una solución personalizada? Contáctenos hoy mismo.

Nuestro equipo de profesionales le responderá en un plazo de 24 horas con información detallada sobre el producto, presupuestos y asistencia técnica. ¡Estamos deseando ayudarle a resolver sus problemas de transporte de materiales!
