Bomba de tolva de fase densa de alta capacidad

Bomba de tolva de fase densa de alta capacidad

Transporte estable en fase densa, gran capacidad de procesamiento y bajo consumo de gas para cemento, cenizas volantes y polvo mineral. Bomba de tolva de fase densa de alta capacidad para el transporte de polvo a granel.

Número de artículo :
Pneumatic conveying bin pump
Pedido (cantidad mínima de pedido) :
1
Pago :
Negotiation
Origen del producto :
Hefei,China
Color :
Customize
Puerto marítimo :
Negotiation
Plazo de entrega :
Negotiation
Peso :
Based on actual

CONSULTE AHORA

Bomba de tolva de fase densa de alta capacidad

Nuestra bomba de transporte neumático de fase densa, también conocida como tanque de presión, es un equipo fundamental para el transporte cerrado de polvo seco a granel. El volumen de la bomba se determina en función de las propiedades, el tamaño de partícula, la distancia de transporte y la capacidad de transporte del material. Esto significa que cada unidad se diseña a medida para cumplir con los requisitos del proceso, minimizando el consumo de energía. El control PLC totalmente automático permite una alimentación estable por lotes, sin fugas de polvo, con bajo consumo de aire y una gran distancia de transporte. Se utiliza ampliamente en centrales eléctricas, fábricas de cemento, metalurgia, industria química y minera.

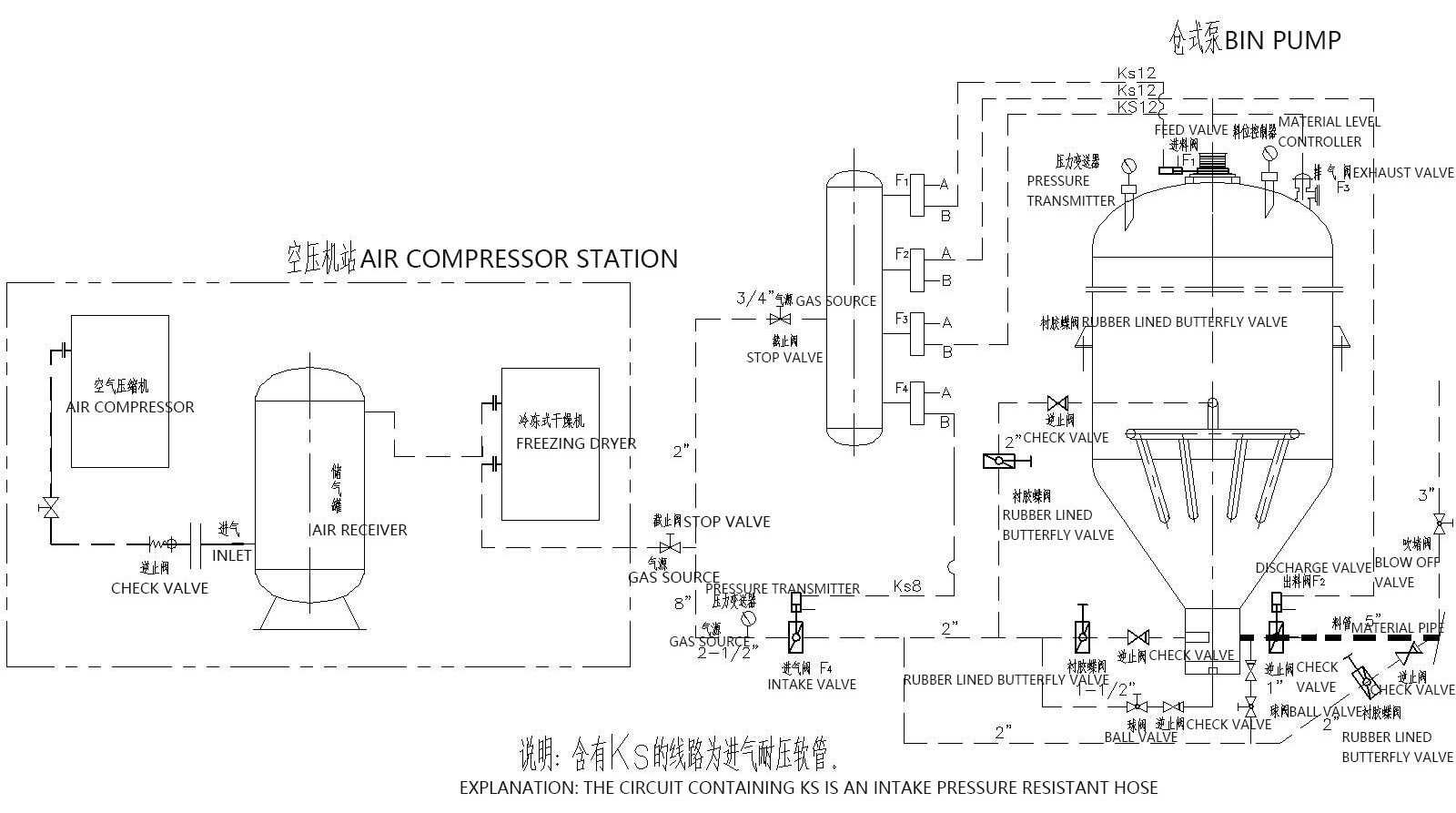

Bin Pump Pneumatic Conveying

La bomba neumática de transporte de tolvas funciona en modo de circulación intermitente con cuatro fases de trabajo:

Fase 1: Alimentación

La válvula de alimentación y la válvula de ventilación se abren simultáneamente. Los materiales caen en el cuerpo de la bomba por gravedad hasta que el indicador de nivel (o relé temporizador) envía una señal de depósito lleno; entonces, ambas válvulas se cierran automáticamente.

Fase 2: Fluidización y presurización

La válvula de entrada de aire se abre y el aire comprimido fluye hacia las partes superior e inferior del tanque. El aire en la parte inferior pasa a través de dispositivos fluidizadores (placas de aireación o grupos de boquillas) para fluidizar los materiales, mientras que la presión interna del tanque aumenta gradualmente.

Fase 3: Transporte

Cuando la presión del tanque alcanza el valor preestablecido, la válvula de descarga se abre automáticamente. El material fluidizado es impulsado por aire comprimido hacia la tubería de transporte y se entrega al silo de destino mediante un flujo pistón de baja velocidad y alta densidad, lo que reduce considerablemente la abrasión de la tubería.

Fase 4: Purga

Una vez finalizado el transporte del material, la presión del tanque disminuye. Se sigue suministrando aire comprimido durante un tiempo para purgar la tubería y eliminar los residuos. A continuación, se cierra la válvula de entrada de aire, se cierra la válvula de descarga tras un breve retardo, se abre la válvula de alimentación y se inicia la siguiente circulación.

Tabla de parámetros de la bomba de transporte neumático de tolva con especificaciones normales

Transporte de material	Peso aparente (t/m³)	Modelo	PCD18/N	PCD20/N	PCD22/N	Distancia de transporte de referencia
Transporte de material	Peso aparente (t/m³)	Especificación	5.0~6.7m³	7.0~10.0m³	10.0~15.0m³	Horizontal (m)	Vertical (m)
Carbón pulverizado	0,5	Volumen de entrega (t/h)	12~20	16~32	25~50	500	30
cenizas volantes	0,75		18~32	25~48	35~70	50
Polvo de piedra caliza / polvo mineral	0,8		20~35	26~51	38~75	500	30
Cemento/materia prima	1.0		24~42	32~65	48~95	500	30
polvo de silicio	1.2		28~50	40~75	55~115	500	30

Tabla de parámetros de la bomba de transporte neumático de tolva de especificaciones reducidas

Transporte de material	Peso aparente (t/m³)	Modelo	PCD08/M	PCD10/M	PCD12/M	PCD14/M	Distancia de transporte de referencia
Transporte de material	Peso aparente (t/m³)	Especificación	0,2~0,5m³	0,6~1,6m³	1,5~2,5m³	2,5~5,0m³	Horizontal (m)	Vertical (m)
Carbón pulverizado	0,5	Volumen de entrega (t/h)	0,5~1,8	1,5~5,5	5.0~9.0	8.0~18.0	100	20
cenizas volantes	0,75		0,9~2,8	2,5~8,5	7.0~14.0	12,0~27,0	100	20
Polvo de piedra caliza / polvo mineral	0,8		1.0~3.0	3.0~9.0	8.0~15.0	12.0~28.0	100	20
Cemento/materia prima	1.0		1,2~3,5	3,5~11,5	10.0~18.0	16,0~36,0	100	20
polvo de silicio	1.2		1,5~4,0	4,5~13,5	12.0~20.0	19,0~43,0	100	20

Tabla de parámetros de la bomba de transporte neumático de larga distancia para contenedores

Transporte de material	Peso aparente (t/m³)	Modelo	PCD24/L	PCD26/L	PCD28/L	PCD30/L	Distancia de transporte de referencia
Transporte de material	Peso aparente (t/m³)	Especificación	16~20m³	18~22m3	20~27m³	26~32m³	Horizontal (m)	Horizontal (m)
Carbón pulverizado	0,5	Volumen de entrega (t/h)	20~40	25~45	30~55	45~65	1000	25
cenizas volantes	0,75		35~60	45~65	45~80	65~95	1000	25
Polvo de piedra caliza / polvo mineral	0,8		40~65	45~70	50~85	70~100	70~100	1000	25
Cemento/materia prima	1.0		50~80	55~90	65~110	90~120	1000	25

Tabla de parámetros de la bomba de transporte neumático de gran capacidad

Transporte de material	Peso aparente (t/m³)	Modelo	PCD24/H	PCD26/H	PCD28/H	PCD30/H	Distancia de transporte de referencia
Transporte de material	Peso aparente (t/m³)	Especificación	16~20m³	18~22m³	20~27m³	26~32m³	Horizontal (m)	Horizontal (m)
Carbón pulverizado	0,5	Volumen de entrega (t/h)	50~80	60~90	65~110	80~130	200	20
cenizas volantes	0,75		75~125	85~130	95~160	125~190	200	20
Polvo de piedra caliza / polvo mineral	0,8		80~130	90~140	100~170	130~200	200	20
Cemento/materia prima	1.0		100~150	115~175	130~215	165~260	200	20

Ventajas principales

✅ Transporte de baja velocidad en fase densa

Velocidad de flujo de material lenta, velocidad inicial de 6 a 10 m/s; mínimo desgaste de la tubería, prolonga considerablemente la vida útil del oleoducto.

✅ Funcionamiento totalmente sellado y libre de polvo

Estructura de transporte totalmente cerrada, cero polvo en suspensión, cumple con las normas de emisiones medioambientales.

✅ Control automático PLC inteligente

Ciclo de funcionamiento sin supervisión, alimentación automática, presurización, transporte y vaciado.

✅ Fuerte resistencia a la obstrucción

Estructura de lecho fluidizado optimizada, descarga suave incluso para polvo fino pegajoso.

✅ Amplia gama de productos personalizados

Volumen estándar de 0,5 m³ / 1 m³ / 2 m³ / 4 m³ / 6 m³ / 10 m³, disponible en tamaños personalizados.

✅ Bajo consumo de energía

Menor demanda de aire comprimido en comparación con el sistema de transporte en fase diluida, lo que reduce los costos operativos.

Materiales de transporte adecuados

Cemento y materiales de construcción: Cemento en polvo, escoria en polvo, caliza en polvo, cal en polvo
Metalurgia: Polvo mineral, polvo de hierro, ceniza de horno
Industria química: Polvo químico seco, polvo catalizador, polvo de relleno
Industria energética: cenizas volantes, cenizas de fondo, yeso desulfurado en polvo
Minería: Mineral en polvo fino, polvo de cuarzo
