Principio de funcionamiento del molino de rodillos vertical: La guía completa para una molienda eficiente

El molino de rodillos verticales HVM es un equipo de molienda avanzado, seguro, ecológico, de bajo consumo energético y alta eficiencia, desarrollado mediante una exhaustiva investigación y diseño. Se basa en la adopción integral de tecnologías avanzadas, tanto nacionales como internacionales, para molinos de rodillos verticales, combinada con una amplia experiencia en aplicaciones de ingeniería. Este molino integra múltiples funciones en una sola unidad, incluyendo secado, molienda, clasificación y transporte neumático. Sus indicadores clave de rendimiento y tecnoeconómicos han alcanzado un nivel de vanguardia a nivel mundial.

Principio de funcionamiento:

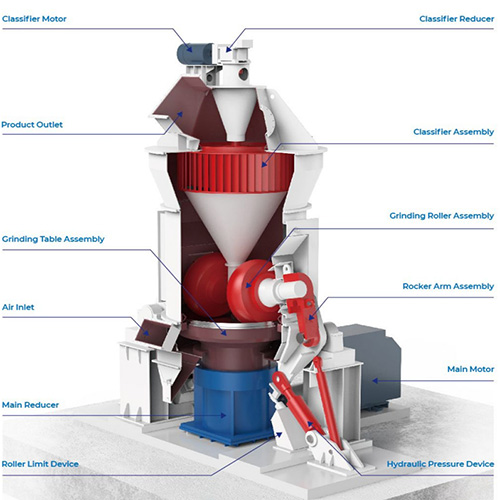

El motor eléctrico acciona la mesa de molienda mediante una caja de engranajes. El material se introduce en el centro de la mesa a través de la entrada de alimentación, mientras que el aire caliente entra simultáneamente al molino por la entrada de aire. Bajo la acción de la fuerza centrífuga, el material se desplaza hacia el borde de la mesa. Al pasar por la ranura anular de la mesa, es triturado y molido por los rodillos giratorios. El material pulverizado es elevado por un flujo de aire a alta velocidad desde el anillo de boquillas en la periferia de la mesa. Las partículas gruesas caen de nuevo sobre la mesa para su remolienda, mientras que el material arrastrado por el flujo de aire pasa a través del clasificador dinámico y estático combinado. Bajo la acción del rotor giratorio, las partículas gruesas se rechazan y regresan a la mesa para su posterior molienda, mientras que las partículas finas que cumplen con los requisitos son expulsadas del molino con el flujo de aire y recogidas por el sistema de recolección de polvo como producto terminado. Durante el contacto con el gas caliente, la humedad contenida en el material se evapora y seca, asegurando que el producto final cumpla con las especificaciones de humedad requeridas.

Características principales
1. Alta eficiencia y ahorro de energía

(1) Alta eficiencia de molienda con bajo consumo de energía: ahorro del 40% al 50% en comparación con los molinos de bolas tradicionales.
(2) La gran capacidad de cada máquina permite operar durante los períodos de baja demanda de electricidad para reducir los costos de energía.
(3) La tecnología y los equipos de molinos de rodillos verticales se promueven enérgicamente como una nueva solución de ahorro de energía y reducción del consumo, lo que ayuda a las empresas a mejorar su competitividad en la industria de procesamiento de polvo regional e incluso nacional.

2. Fácil mantenimiento y bajos costos operativos.

(1) Los rodillos se pueden extraer del cuerpo del molino mediante dispositivos hidráulicos, lo que proporciona un amplio espacio para reemplazar los manguitos y revestimientos de los rodillos y realizar otras tareas de mantenimiento con gran comodidad.
(2) Los manguitos de rodillo son reversibles, lo que prolonga la vida útil de los materiales resistentes al desgaste.
(3) No es necesario extender previamente el material en la mesa de molienda antes de la puesta en marcha; el molino puede arrancar en condiciones sin carga, eliminando las dificultades de arranque.
(4) Baja tasa de desgaste: los revestimientos de los rodillos y las mesas están hechos de materiales especiales resistentes al desgaste, lo que garantiza una larga vida útil.
(5) Alto grado de automatización: El sistema de control automático emplea PLC Siemens (Alemania), lo que permite el control remoto y una operación simplificada. El taller puede funcionar prácticamente sin supervisión, lo que reduce significativamente los costos operativos.

3. Bajo costo total de inversión

Este sistema integra trituración, secado, molienda y transporte en una sola unidad, ofreciendo un flujo de proceso sencillo, menos equipos auxiliares, un diseño compacto y un tamaño reducido (tan solo el 50 % del de un molino de bolas). Puede instalarse al aire libre, lo que reduce aún más los costos de construcción y, por consiguiente, la inversión de capital total para las empresas.

4. Calidad estable del producto

(1) El corto tiempo de retención del material dentro del molino facilita el control sencillo de la distribución del tamaño de partícula y la composición del producto, lo que garantiza una calidad del producto estable y constante.
(2) El producto terminado presenta una forma de partícula uniforme, una distribución estrecha del tamaño de partícula y una excelente fluidez, lo que ofrece una gran adaptabilidad a diversas aplicaciones posteriores.

5. Alta fiabilidad

(1) Equipado con un dispositivo limitador de rodillos para evitar vibraciones severas causadas por la interrupción de la alimentación de material durante el funcionamiento.
(2) Adopta un nuevo tipo de dispositivo de sellado de rodillos para un rendimiento de sellado más fiable. Elimina la necesidad de un ventilador de sellado, reduciendo aún más el contenido de oxígeno dentro del molino y proporcionando un rendimiento superior de supresión de explosiones.

6. Protección del medio ambiente

(1) El molino de rodillos verticales HVM funciona con vibraciones mínimas y bajos niveles de ruido.
(2) Todo el sistema está completamente cerrado y funciona bajo presión negativa, sin fugas de polvo, lo que permite lograr un entorno de taller prácticamente libre de polvo.

Aplicaciones

El molino de rodillos verticales HVM, con su estructura de diseño científico y sus ventajas inherentes, es ampliamente aplicable para moler diversos materiales en diversas condiciones de funcionamiento, que van desde materiales con alto contenido de humedad hasta materiales secos, desde materiales difíciles de moler hasta materiales fáciles de moler, y desde productos gruesos hasta productos ultrafinos.

Adaptabilidad del material:

Humedad del material: Maneja materiales de alimentación con un contenido de humedad del 20% al 30% (por ejemplo, escoria de carburo, lignito, tiza) hasta <1% (por ejemplo, clínker de cemento);

Capacidad de molienda: Procesa tanto materiales extremadamente difíciles de moler (por ejemplo, arena de cuarzo, escoria de acero, escoria de alto horno, pirofilita, mineral de hierro) como materiales fáciles de moler (por ejemplo, yeso, calcita);

Finura del producto: Permite obtener productos terminados con tamaños que van desde 2–5 mm (por ejemplo, materias primas para la fabricación de ladrillos, arena de construcción a partir de esquisto) hasta 15 μm con una tasa de aprobación del 97 % (por ejemplo, carbonato de calcio molido para las industrias papelera y química). El ajuste de la finura es sencillo y preciso.
